选型
TAT602-3KR | 三相绕组测温 | 默认 |
TAT602-4KR | 同TAT601-3KR，增加1路铁心测温 | |
G | 环境温湿度测量 | 选配 |
C1 | 1路PTC超温报警连锁保护（130℃） | 选配 |
C2 | 1路PTC超温跳闸连锁保护（150℃） | 选配 |
D | 无线测温功能，D3表示3个点无线测温 | 选配（D3、D6） |
J | 变压器局部放电传感器 | 选配 |
Z | 噪声传感器 | 选配 |
X | 振动传感器 | 选配 |
S | 水浸传感器 | 选配 |
Y | 烟感传感器 | 选配 |
示例：TAT602-3KR G C1 D3
表示这台控制器的功能为3相绕组测温+RS485通讯接口+环境温湿度测量+PTC超温报警连锁保护+3个点的无线测温。
全电量监测和电能质量监测为默认标配功能，如不需要请联系技术人员选择其他型号产品。
烟感传感器、水浸传感器、振动传感器、噪声传感器的选配，请单独联系技术人员。
技术指标
环境温度 | -20℃～+60℃ | |
相对湿度 | ≤95%RH | |
电源电压 | AC220V | |
电源频率 | 50/60Hz | |
信 号 输 入 | 接线 | 三相四线制 | |
测量等级 | 测量电量：0.5级；频率：±0.1Hz 有功电能：0.5S级；无功电能：1级 | |
电压 | 量程 | 220V*3/380VAC | |
过载 | 持续：1.2倍 | |
电流 | 量程 | AC5A | |
过载 | 持续：1.2倍 | |
频率 | 45～65Hz | |
传感器类型 | Pt100&PTC | Pt100三线制，PTC串联2线制 |
测量范围 | -30℃～240℃ | |
控制器功耗 | ≤15W | |
分辨力 | 0.1℃ | |
精度等级 | 1级（装置0.5级，传感器B级） | |
风机触点容量 | 16A/250VAC（cos𝜑=0.4） | |
开关量输出 | 5A/250VAC；5A/30VDC（阻性） | |
显示方式 | 液晶显示，触摸操控 | |
通讯 | RS485通讯/以太网通讯，MODBUS协议 | |
通信（上云） | 4G/WI-FI/以太网 | 中瀚物联网平台 |
遵循标准 | JB/T7631-2016，NB/T42086-2016，GB/T13729-2019，DL/T614-2007，Q/GDW12021-2019，Q/GDW12184-2021 | |
安装方式 | 嵌入式安装 | |
安装

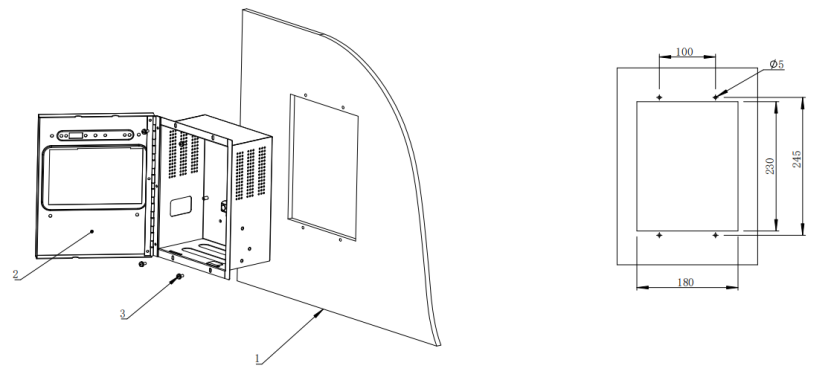

嵌入尺寸：232*182mm（高*宽）固定尺寸：245*100（高*宽），固定孔大小：Φ5
1、 变压器外壳。2、装置。3、固定螺钉。

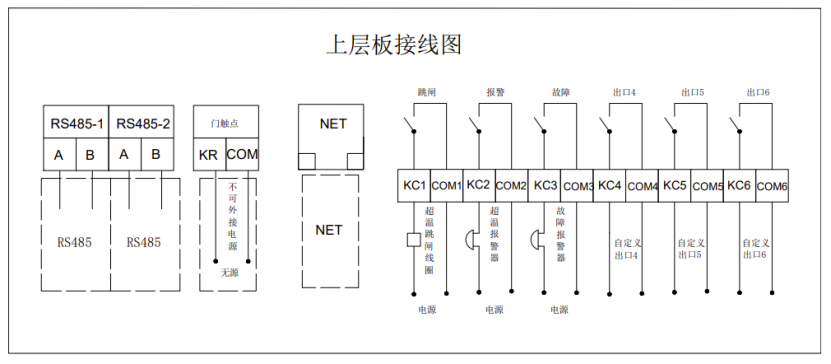

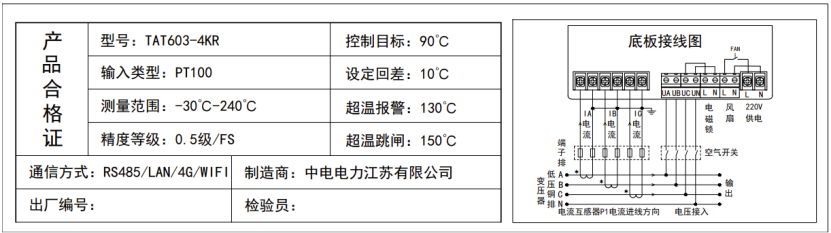

接线图
1、 出口4、5、6为选配，请在订货时根据需求选择对应功能。
2、 RS485-1为上行接口，上位机采集数据请接入此接口，RS485-2为下行接口，是装置接入传感器使用，请勿接入。
3、 门触点为变压器开门报警接口，其内部有源，仅限装置在变压器开门时报警，开门跳闸接线请从装置内辅助端子找到常开/常闭端子，以防烧毁装置。
4、 以上示意图仅供参考，具体接线请用户以装置门背面的接线图为准。

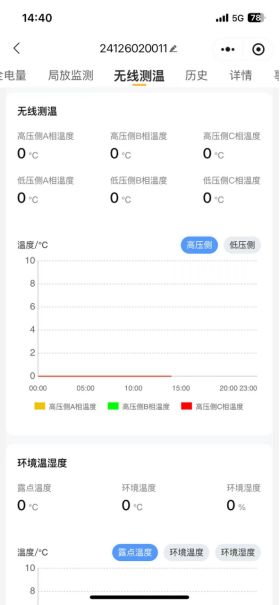

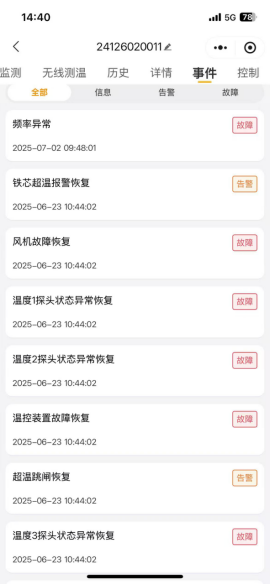

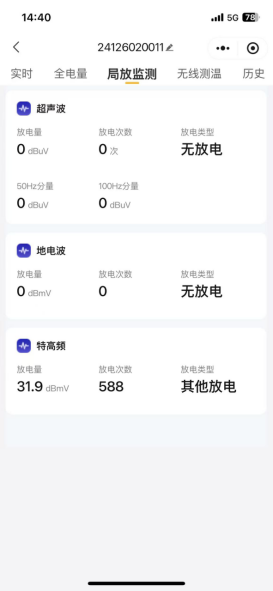

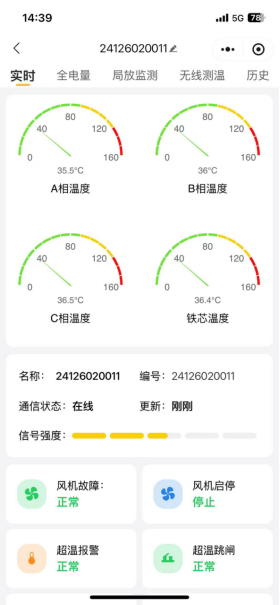

物联网微信小程序

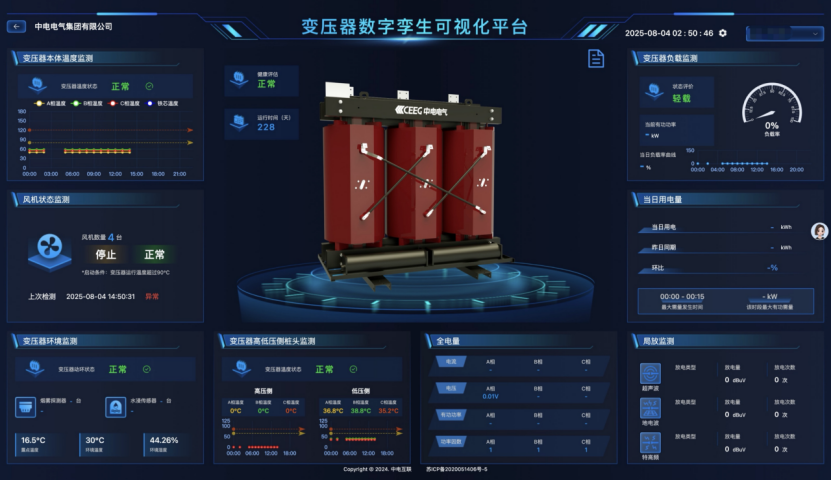

WEB端集中管理中心
