选型

示例：TAT601-3KRI G C1 D3

表示这台控制器的功能为3相绕组测温+RS485通讯接口+4-20mA模拟量输出接口+环境温湿度测量+PTC超温报警连锁保护+3个点的无线测温。

烟感传感器、水浸传感器、振动传感器、噪声传感器的选配，请单独联系技术人员。

技术指标

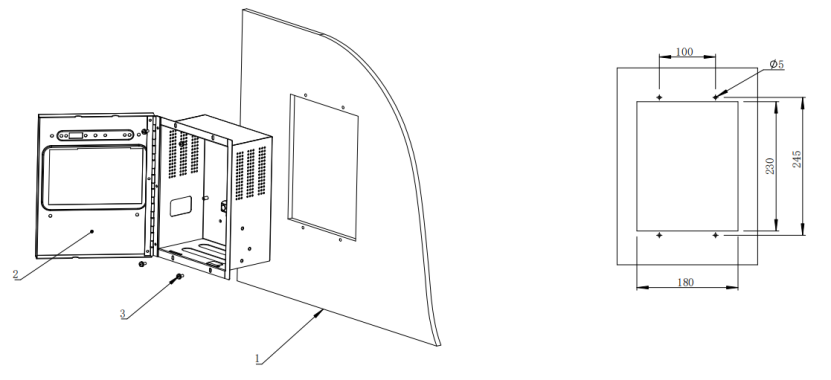

安装

嵌入尺寸：232*182mm（高*宽）固定尺寸：245*100（高*宽），固定孔大小：Φ5

1、 变压器外壳。2、装置。3、固定螺钉。

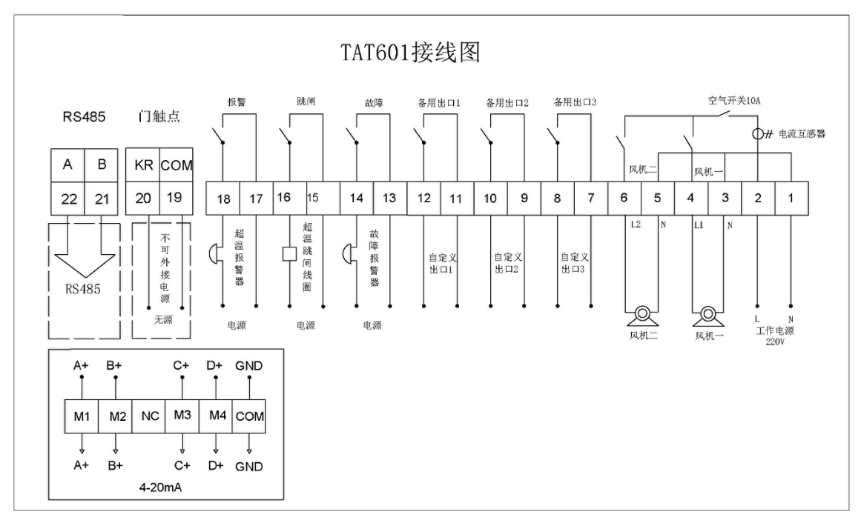

接线图

1、 端子3、4；5、6为风机有源输出，用户接风机时请勿外接电源。

2、 端子7～18为控制输出接口，为干接点，默认为5A/250VAC，5A/30VDC，接线时请注意电源极性和功率，有直流控制输出接点需求请联系技术人员定制，其中7～10号端子为备用，默认为空置，有定制需求请联系技术人员。

3、 19、20号端子为变压器开门报警接口，为内部有源接口，仅限装置在变压器开门时报警，开门跳闸接线请从装置内的辅助端子找到常开/常闭端子接线，以防烧毁装置。

4、 以上示意图仅供参考，具体接线请用户以装置门背面的接线图为准。

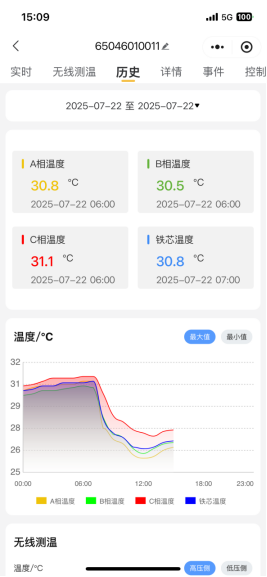

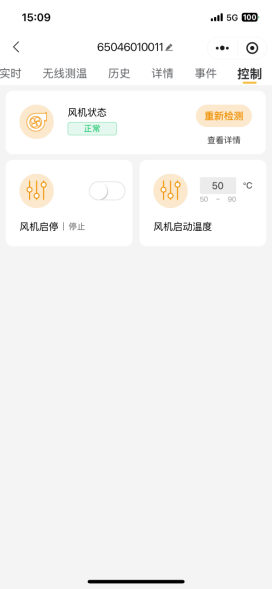

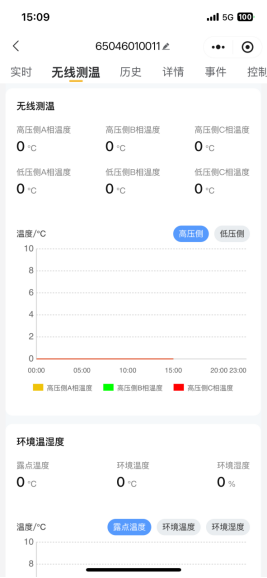

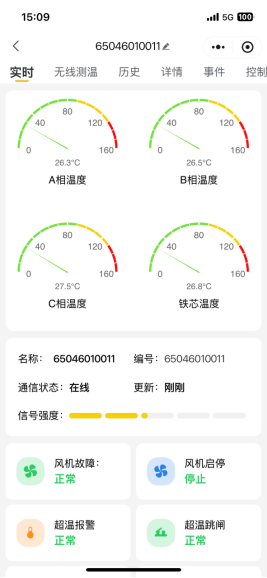

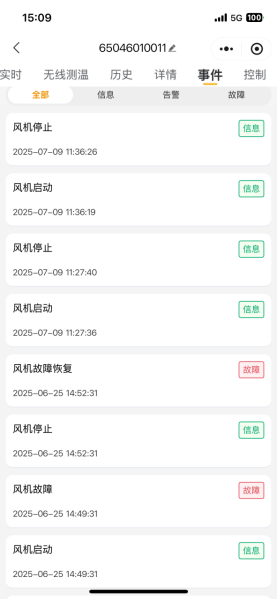

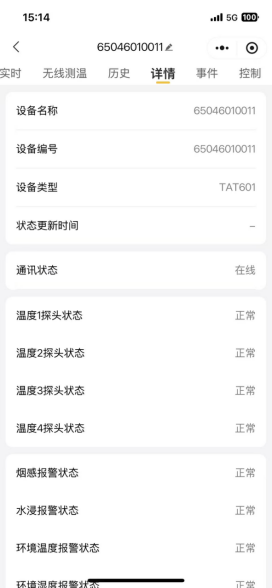

物联网微信小程序
