TAT600智能型干式变压器温度控制器

产品简介

TAT600智能型干式变压器温度控制器是专为干式变压器安全运行和远程管理设计的一种智能型物联网温控器，该产品遵照国家行业标准JB/T7631-2016《变压器用电子温控器》设计和制造的。采用32位ARM高性能处理器和4G物联网通讯模组，配合其它接口电路，具有变压器绕组和铁芯温度的测量、显示和远程管理功能；具有冷却风机自动启动、物联网远程启动及风机手动/自动控制相互切换、风机定时启停控制、风机故障诊断功能；具有超温报警输出、超温跳闸、铁心报警输出功能，能有效地判别传感器故障信号，保证变压器的安全稳定运行；具有掉电保存各通道测量值的“黑匣子”功能；具有跳闸温度“黑匣子”功能；具有温度模拟输出功能；具有各通道温度补偿功能；具有RS485通讯和标准4-20mA模拟电流输出功能，可接入各类后台监控系统。

咨询热线：02552095666

在线咨询

产品详情

选型

型号	功能
TAT600-3KR	三相绕组Pt100温度测量，RS485通讯接口
TAT600-4KR	同TAT600-3KR，增加一路铁心Pt100温度测量
TAT600-3KRI	同TAT600-3KR，增加3通道4-20mA模拟电流输出
TAT600-4KRI	同TAT600-4KR，增加4通道4-20mA模拟电流输出

附加参数：可选配1路干接点输出，接点容量：10A 250VAC/10A 30VDC，具体需联系技术沟通。

技术指标

环境温度	-20～60℃
相对湿度	≤90%RH（25℃）
测量范围	-30℃～240℃
传感器类型	Pt100（三线制），全铁氟龙测温线，无接头，DB25插接端子
电源频率	50/60Hz
电源电压	AC220V
温控器功耗	≤10VA
分辨力	0.1℃
物联网模组	中移物联
远程管理工具	微信小程序
触点容量	风机：10A 250VAC（cos∅=0.4）；其它：10A 250VAC/10A 30VDC
精度等级	1级（温控器0.5级，传感器B级）
符合相关标准	JB/T7631-2016，GB/T17626-2008，GB/T13729-2019，Q/GDW11478-2015
尺寸	嵌入式尺寸：232182mm（高宽），固定孔尺寸：245100mm（高宽）

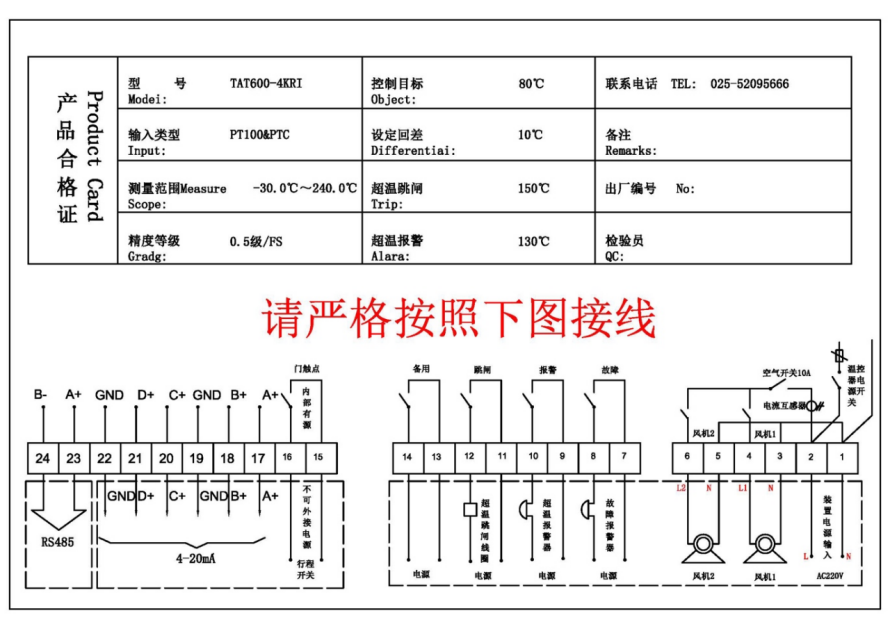

接线图示例及说明

以上接线图及参数仅供参考，具体接线和整定值以装置内的接线图为准。

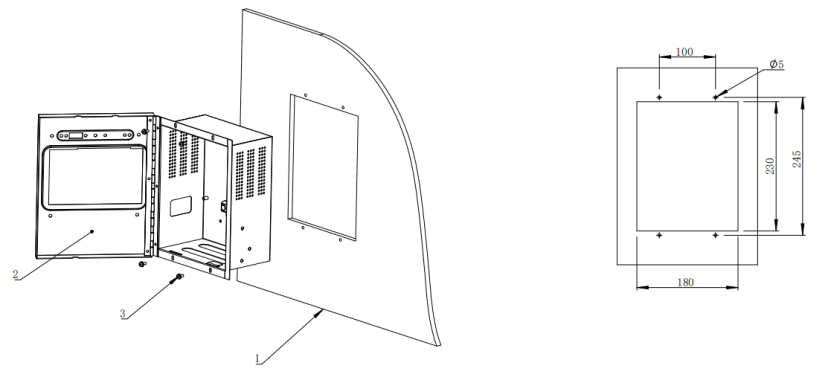

安装

嵌入式尺寸：232*182mm（高*宽）嵌入深度：70mm

固定孔尺寸：245*100mm（高*宽）固定孔大小：Φ5mm

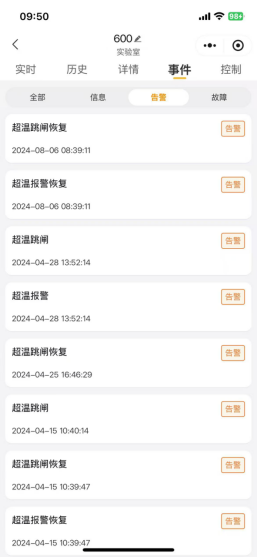

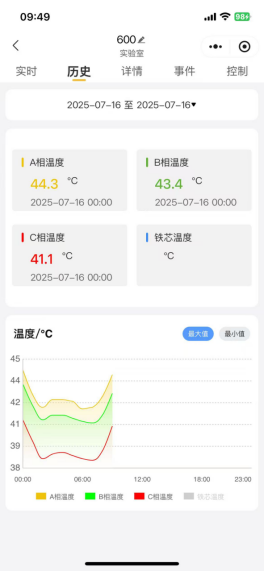

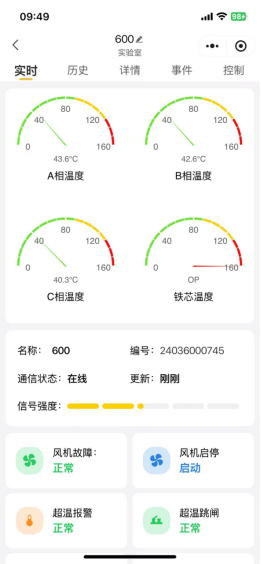

物联网微信小程序
